COUSSINET LEVIER VITESSE C15 1.1 A 1.4

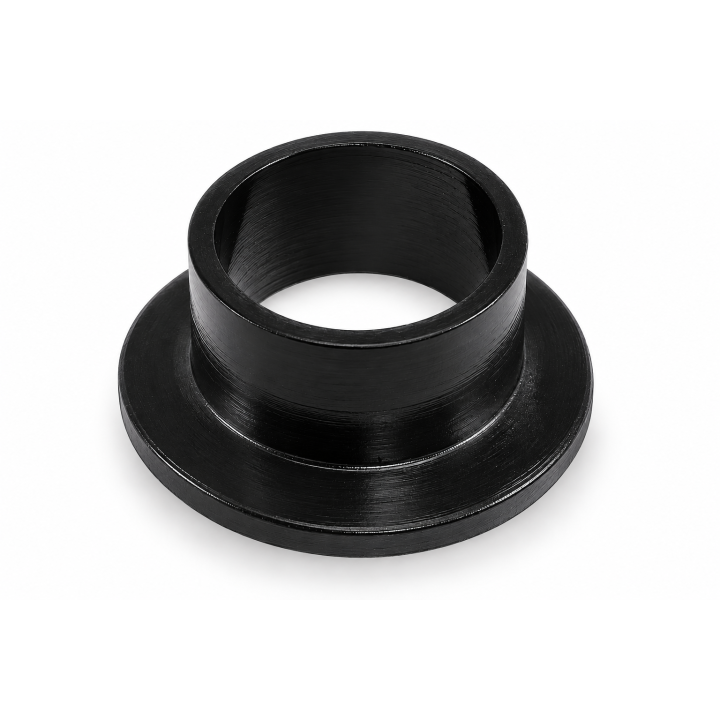

Coussinet de levier de vitesse Citroën C15 1.0 à 1.4 – Ø17 x 14 mm – Réf. C15M067

Le coussinet de levier de vitesse Réf. C15M067 est destiné à la commande de boîte de vitesses des Citroën C15 essence 1.0, 1.1, 1.3 et 1.4 équipés du montage correspondant.

Avec un diamètre extérieur de 17 mm et un diamètre intérieur de 14 mm, ce coussinet assure le guidage et l’articulation de la commande de vitesses. Avec le temps et le kilométrage, son usure peut provoquer du jeu et rendre la sélection des rapports moins précise.

Son remplacement permet de remettre en état ce point d’articulation de la commande de boîte. Il correspond à la référence O.E. 217505.

Caractéristiques techniques

Référence MCDA : C15M067
Désignation : Coussinet de levier de vitesse
Compatibilité principale : Citroën C15 essence
Motorisations : 1.0 / 1.1 / 1.3 / 1.4 selon version
Diamètre extérieur (ØE) : 17 mm
Diamètre intérieur (ØI) : 14 mm
Fonction : Guidage et articulation de la commande de vitesses
Emplacement : Levier / commande de boîte de vitesses
O.E. : 217505
EAN : 8433889105535

Compatibilité Citroën C15

C15 Furgoneta / Monovolumen (VD_) :

• 1.0 – 45 CV – 1984 à 1997

• 1.0 E – 50 CV – 1992 à 1996

• 1.1 – 48 CV – 1984 à 1996

• 1.1 – 54 CV – 1988 à 1996

• 1.1 – 54 CV – 1984 à 1987

• 1.1 i – 60 CV – 1988 à 1996

• 1.3 – 64 CV – 1987 à 1988

• 1.4 – 67 CV – 1987 à 1996

La référence C15M067 couvre ainsi plusieurs des principales motorisations essence du Citroën C15, sous réserve du montage de commande de boîte correspondant.

À quoi sert le coussinet de levier de vitesse ?

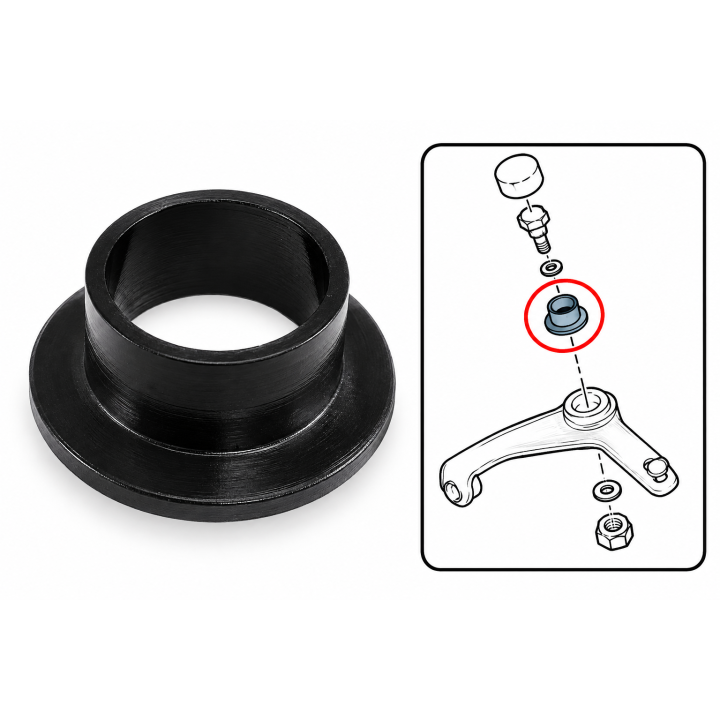

La commande de boîte du C15 utilise plusieurs pièces et articulations pour transmettre les mouvements effectués au levier jusqu’à la boîte de vitesses.

Le coussinet C15M067 participe au guidage d’une articulation de cette commande. Son diamètre intérieur de 14 mm permet le passage de l’élément correspondant, tandis que son diamètre extérieur de 17 mm assure son positionnement dans le montage prévu.

Il contribue ainsi à limiter le jeu entre les pièces en mouvement et à conserver une commande correctement guidée.

Pourquoi remplacer un coussinet de levier usé ?

À chaque changement de rapport, les différents éléments de la commande sont sollicités. Après plusieurs années d’utilisation, le coussinet peut s’user et prendre progressivement du jeu.

Cette usure peut notamment entraîner :

• un jeu plus important au levier de vitesse ;

• une sensation de levier flottant ;

• une commande moins précise ;

• une sélection des rapports moins nette ;

• des mouvements parasites du levier ;

• des bruits ou claquements au niveau de la tringlerie.

Ces symptômes ne proviennent pas nécessairement uniquement du coussinet. Sur un C15 ancien, plusieurs articulations peuvent être usées simultanément.

Une pièce importante pour supprimer le jeu de la commande

Lorsque le levier présente un jeu important, il est conseillé de contrôler l’ensemble de la commande plutôt que de remplacer une pièce au hasard.

Vérifiez notamment :

• le coussinet de levier ;

• les différentes biellettes de vitesses ;

• les têtes de biellettes ;

• les autres bagues et coussinets ;

• les axes d’articulation ;

• les points de fixation ;

• le jeu général de la tringlerie.

Le remplacement des différents éléments réellement usés permet de retrouver une commande de boîte plus précise.

Dimensions Ø17 x 14 mm : un élément important pour l’identification

Plusieurs coussinets et montages peuvent être rencontrés sur les commandes de boîte du Citroën C15.

Pour faciliter l’identification de la C15M067, contrôlez les dimensions de l’ancienne pièce :

Ø extérieur : 17 mm
Ø intérieur : 14 mm

Ces dimensions, associées à la référence O.E. 217505, permettent de mieux identifier le coussinet avant commande.

Référence O.E. 217505

La C15M067 correspond à la référence constructeur :

217505

La vérification de cette référence est recommandée lorsque le montage d’origine peut être identifié.

En cas de doute, comparez également la forme et les dimensions de la pièce démontée avec le coussinet neuf.

Les avantages de la C15M067

• Adapté aux Citroën C15 essence

• Compatible avec les motorisations 1.0, 1.1, 1.3 et 1.4 indiquées

• Ø extérieur 17 mm

• Ø intérieur 14 mm

• Permet de remplacer un coussinet usé ou présentant du jeu

• Participe au bon guidage de la commande de boîte

• Contribue à réduire le jeu d’une articulation usée

• Référence O.E. 217505

• Identification facilitée grâce aux dimensions

• Idéal lors d’une réfection de la commande de vitesses

C15M066 ou C15M067 : vérifiez le montage

Plusieurs coussinets existent pour la commande de boîte du Citroën C15. Il est donc important de ne pas choisir la pièce uniquement en fonction de la motorisation.

La C15M067 se caractérise notamment par :

• Ø extérieur : 17 mm

• Ø intérieur : 14 mm

• O.E. : 217505

Avant commande, comparez ces informations avec la pièce démontée afin de sélectionner le coussinet correspondant à votre montage.

Conseils de montage

Avant installation, démontez l’ancien coussinet et nettoyez soigneusement son logement.

Contrôlez l’état de l’axe ou de la pièce travaillant à l’intérieur du coussinet. Une surface fortement marquée ou usée peut conserver du jeu malgré le montage d’un coussinet neuf.

Lors du remontage :

• vérifiez le bon positionnement du coussinet ;

• assurez-vous qu’il est correctement engagé dans son logement ;

• contrôlez que l’articulation se déplace librement ;

• vérifiez l’absence de point dur ;

• contrôlez le jeu après remontage.

Une fois la commande remontée, passez tous les rapports à l’arrêt avant de procéder à un essai du véhicule.

Produits complémentaires

Lors du remplacement du coussinet C15M067, profitez de l’intervention pour contrôler les biellettes de levier de vitesse du C15.

Plusieurs modèles de biellettes existent selon la motorisation et le montage, avec des longueurs et diamètres différents. Une tringlerie présentant plusieurs points d’usure peut nécessiter le remplacement de plusieurs éléments pour retrouver une commande précise.

FAQ

Le C15M067 est-il compatible avec le Citroën C15 1.1 ?
Oui. Il convient à plusieurs versions de C15 1.1, notamment les 48 CV, 54 CV et 1.1 i 60 CV indiquées dans les applications.

Est-il compatible avec le C15 1.4 ?
Oui. Il est notamment compatible avec le Citroën C15 1.4 67 CV de 1987 à 1996 équipé de ce montage.

Convient-il également au C15 1.0 ?
Oui. Les C15 1.0 45 CV et 1.0 E 50 CV figurent également parmi les applications.

Quelles sont les dimensions du coussinet ?
Le coussinet possède un diamètre extérieur de 17 mm et un diamètre intérieur de 14 mm.

Quelle est la référence O.E. ?
La référence O.E. correspondante est 217505.

Quel est le numéro EAN ?
Le numéro EAN est 8433889105535.

Un coussinet usé peut-il provoquer du jeu au levier de vitesse ?
Oui. Son usure peut contribuer à augmenter le jeu et à rendre la commande moins précise. Les autres articulations et biellettes doivent cependant être contrôlées simultanément.

Comment vérifier qu’il s’agit du bon coussinet ?
Comparez la pièce démontée avec les caractéristiques de la C15M067 : Ø extérieur 17 mm, Ø intérieur 14 mm et référence O.E. 217505.

Faut-il contrôler les biellettes en même temps ?
Oui. Sur un véhicule ancien, les biellettes et leurs articulations peuvent également présenter de l’usure et participer au jeu ressenti au levier.
