BUTEE EMBRAYAGE C15 1.0 - 1.3 L

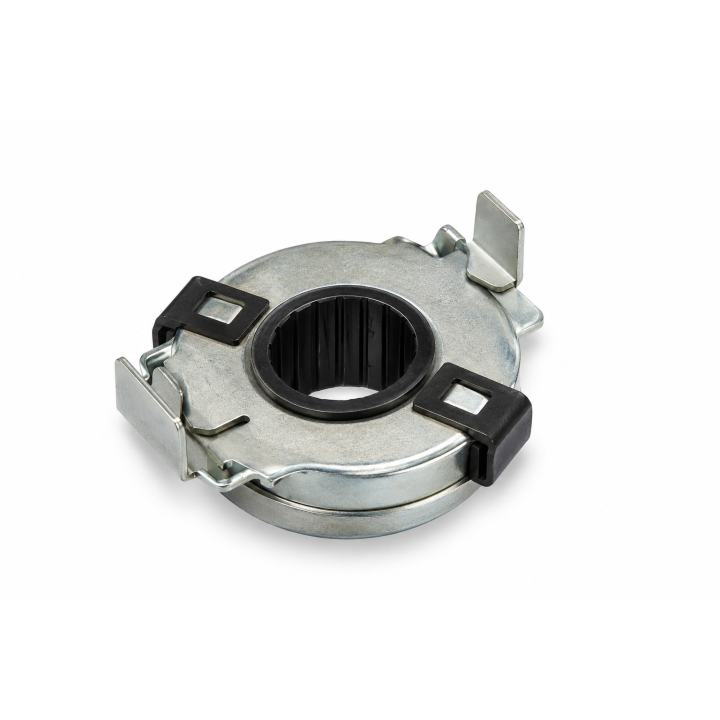

Butée d’embrayage Citroën C15 1.0 à 1.3 essence – Réf. C15M069

La butée d’embrayage Réf. C15M069 est destinée aux Citroën C15 essence 1.0, 1.1 et 1.3 équipés du montage correspondant. Elle est également compatible avec différentes versions de Peugeot 104, 205 et Talbot Samba.

Élément essentiel du système d’embrayage, la butée transmet l’action de la fourchette au mécanisme afin de permettre le débrayage lors de l’appui sur la pédale. Une butée usée peut générer du bruit, rendre la commande moins agréable et, à terme, perturber le fonctionnement de l’embrayage.

Caractéristiques techniques

Référence MCDA : C15M069
Désignation : Butée d’embrayage
Compatibilité principale : Citroën C15 essence
Motorisations C15 : 1.0 / 1.1 / 1.3 selon version
Fonction : Actionnement du mécanisme d’embrayage
Emplacement : Boîte de vitesses / commande d’embrayage
O.E. : 204122 / 91512268 / 91537166 / 91537167 / 7910011860 / 7700625461 / 7700689934 / 7701348915
EAN : 8433819010946

Compatibilité Citroën C15

C15 Furgoneta / Monovolumen (VD_) :

• 1.0 – 45 CV – 1984 à 1997

• 1.1 – 48 CV – 1984 à 1996

• 1.3 – 64 CV – 1987 à 1988

La C15M069 convient donc à plusieurs des premières motorisations essence du Citroën C15, sous réserve du montage d’embrayage correspondant.

Le rôle de la butée d’embrayage

Lorsque le conducteur appuie sur la pédale d’embrayage, la commande déplace la fourchette. Celle-ci agit sur la butée, qui vient exercer l’effort nécessaire sur le mécanisme d’embrayage.

Cette action permet de désolidariser temporairement le moteur de la transmission afin de pouvoir changer de rapport.

La butée est donc sollicitée à chaque utilisation de la pédale d’embrayage et constitue une pièce d’usure importante du système.

Symptômes possibles d’une butée d’embrayage usée

Une butée fatiguée peut notamment se manifester par :

• un bruit lorsque la pédale d’embrayage est actionnée ;

• un ronronnement ou grondement provenant de la zone de boîte ;

• un bruit qui apparaît ou disparaît selon la position de la pédale ;

• une rotation irrégulière de la butée ;

• une commande d’embrayage moins agréable ;

• une usure ou un jeu constaté après démontage.

Ces symptômes peuvent également provenir d’autres composants. Un diagnostic de l’ensemble de l’embrayage reste recommandé avant remplacement.

Une pièce à contrôler systématiquement lors du remplacement de l’embrayage

La butée se trouve dans une zone nécessitant une intervention importante pour y accéder. Il est donc conseillé de contrôler son état lorsque la boîte de vitesses est déposée.

Lors d’une intervention sur l’embrayage, vérifiez également :

• le disque d’embrayage ;

• le mécanisme ;

• la fourchette d’embrayage ;

• l’axe de fourchette ;

• les bagues d’axe ;

• le guide de butée ;

• l’état des surfaces de contact ;

• les éventuelles fuites d’huile dans la cloche de boîte.

Le remplacement préventif d’une butée présentant une usure évite d’avoir à redéposer la boîte peu de temps après une réparation.

Compatibilité Peugeot 104

La butée C15M069 est également compatible avec plusieurs versions de Peugeot 104 :

• 1.0 – 44 CV – 1983 à 1988

• 1.1 – 50 CV – 1980 à 1988

• 1.1 – 57 CV – 1976 à 1982

• 1.2 – 57 CV – 1979 à 1983

• 1.4 – 72 CV – 1979 à 1983

Compatibilité Peugeot 104 Coupé

• 0.9 – 45 CV – 1973 à 1983

Compatibilité Peugeot 205 Fourgonnette / Hatchback

• 1.1 – 54 CV – 1987 à 1990

Compatibilité Peugeot 205 I (741A/C)

• 1.0 – 45 CV – 1983 à 1987

• 1.1 – 50 CV – 1983 à 1987

Compatibilité Peugeot 205 II (20A/C)

• 1.0 – 45 CV – 1987 à 1998

• 1.1 – 54 CV – 1987 à 1992

• 1.3 Rallye – 101 CV – 1987 à 1990

Compatibilité Peugeot 14 (121_)

• 1.2 (1210) – 57 CV – 1976 à 1980

Compatibilité Talbot Samba

• 0.9 (51A601, 51A591) – 42 CV – 1981 à 1985

• 1.1 (51A611, 51A702) – 50 CV – 1981 à 1986

• 1.2 Rallye (51A692) – 88 CV – 1983 à 1986

• 1.4 (51A632) – 72 CV – 1981 à 1986

• 1.4 Rallye (51A642) – 79 CV – 1983 à 1986

De nombreuses références O.E. pour un même montage

La C15M069 correspond aux références O.E. suivantes :

204122
91512268
91537166
91537167
7910011860
7700625461
7700689934
7701348915

Ces différentes références permettent d’identifier la butée dans plusieurs catalogues et applications.

En cas de doute, comparez la référence de la pièce démontée et le montage d’embrayage du véhicule.

Les avantages de la C15M069

• Adaptée aux Citroën C15 essence 1.0, 1.1 et 1.3 indiqués

• Pièce essentielle de la commande d’embrayage

• Permet de remplacer une butée bruyante ou usée

• Compatible avec plusieurs références O.E.

• Large application sur véhicules PSA anciens

• Compatible avec différentes Peugeot 104 et 205

• Compatible avec plusieurs Talbot Samba

• Idéale lors d’une réfection complète de l’embrayage

Butée, fourchette et guide : un ensemble à contrôler

La butée ne travaille pas seule. Son déplacement dépend directement de l’état de la fourchette d’embrayage et de son guidage.

Lors du démontage, vérifiez que la fourchette ne présente pas :

• d’usure excessive aux points de contact ;

• de déformation ;

• de fissure ;

• de jeu anormal sur son axe.

Le guide sur lequel travaille la butée doit également être contrôlé afin de s’assurer que son déplacement reste libre et régulier.

Conseils de montage

Avant le montage de la nouvelle butée, nettoyez soigneusement la zone de travail et contrôlez l’ensemble de la commande.

La butée doit pouvoir se déplacer normalement sur son guide, sans point dur.

Vérifiez également le positionnement de la butée sur la fourchette avant remontage de la boîte.

Lorsque le disque et le mécanisme présentent également une usure importante, il est généralement préférable d’effectuer une réfection cohérente de l’ensemble de l’embrayage plutôt que de remplacer uniquement la butée.

FAQ

La C15M069 est-elle compatible avec le Citroën C15 1.0 ?
Oui. Elle est indiquée pour le C15 1.0 45 CV de 1984 à 1997, selon montage.

Est-elle compatible avec le C15 1.1 ?
Oui. Elle convient notamment au C15 1.1 48 CV de 1984 à 1996 équipé du montage correspondant.

Est-elle compatible avec le C15 1.3 ?
Oui. Le C15 1.3 64 CV de 1987 à 1988 figure parmi les applications.

Est-elle prévue pour le C15 Diesel ?
Les applications C15 fournies pour cette référence concernent les versions essence 1.0, 1.1 et 1.3. Pour un C15 Diesel, il faut vérifier la référence de butée correspondant à la motorisation et au montage.

À quoi sert une butée d’embrayage ?
Elle transmet l’effort de la commande au mécanisme d’embrayage afin de permettre le débrayage lorsque la pédale est actionnée.

Une butée usée peut-elle faire du bruit ?
Oui. Un bruit apparaissant lors de l’actionnement de la pédale peut notamment provenir de la butée, mais un contrôle de l’ensemble de l’embrayage est nécessaire.

Quelle est la principale référence O.E. ?
La référence 204122 fait partie des correspondances O.E. de cette butée, avec plusieurs autres références indiquées dans la fiche.

Quel est le numéro EAN ?
Le numéro EAN est 8433819010946.

Est-elle compatible avec la Peugeot 205 ?
Oui. Plusieurs Peugeot 205 I, 205 II et 205 Fourgonnette figurent dans les applications.

Faut-il remplacer la butée lors d’un changement d’embrayage ?
Son état doit systématiquement être contrôlé. Compte tenu du travail nécessaire pour déposer la boîte, conserver une butée déjà usée avec un embrayage neuf peut entraîner une nouvelle intervention prématurée.
