BAGUE AXE FOURCHETTE D EMBRAYAGE C15 1.8 D

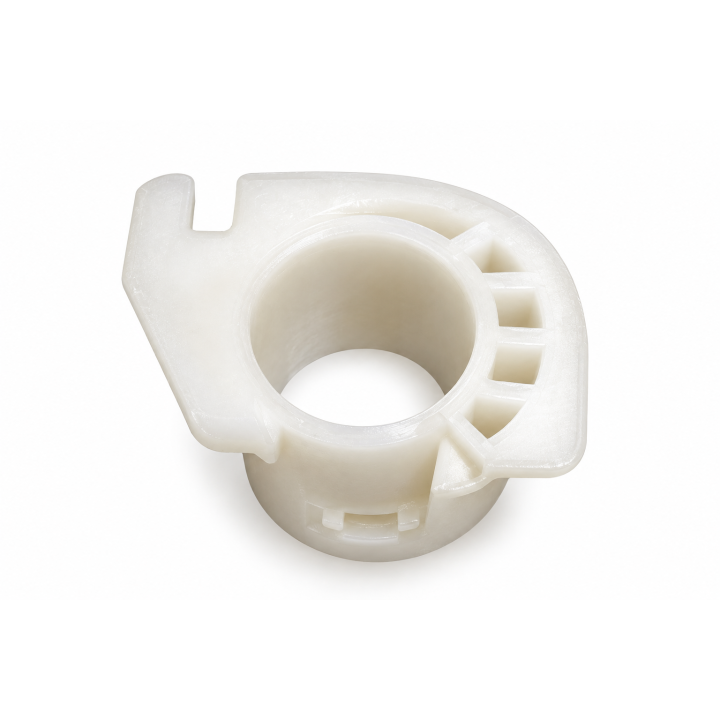

Bague d’axe de fourchette d’embrayage Citroën C15 1.8D – Réf. C15M064

La bague d’axe de fourchette d’embrayage Réf. C15M064 est destinée notamment au Citroën C15 1.8D 60 CV de 1986 à 2000 équipé du montage correspondant.

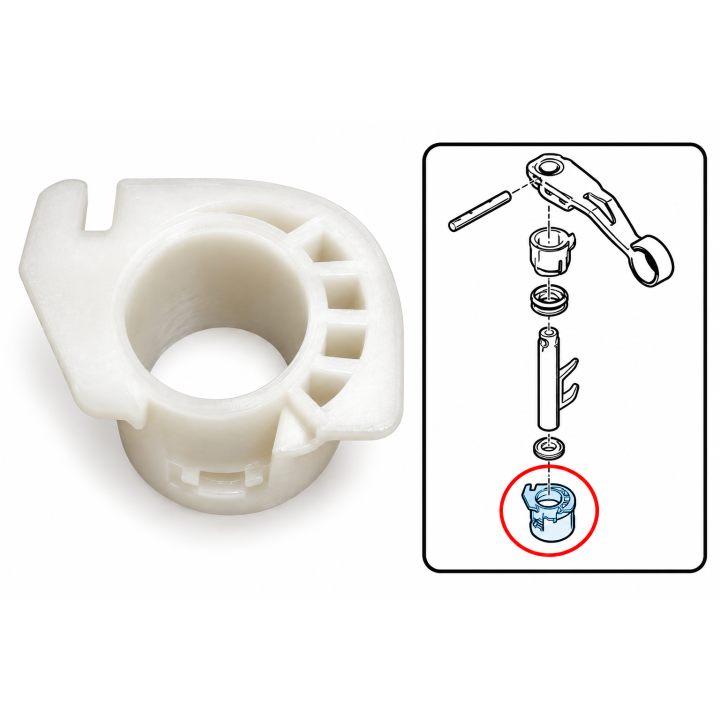

Montée au niveau de la commande d’embrayage, cette bague assure le guidage de l’axe de fourchette et contribue à maintenir une articulation correcte de la fourchette. Elle permet de limiter le jeu et participe au bon déplacement de la butée lors de l’action sur la pédale d’embrayage.

Elle correspond à la référence O.E. 217520.

Caractéristiques techniques

Référence MCDA : C15M064
Désignation : Bague d’axe de fourchette d’embrayage
Compatibilité principale : Citroën C15 1.8D
Motorisation C15 : 1.8 Diesel – 60 CV
Fonction : Guidage de l’axe de fourchette d’embrayage
Emplacement : Commande d’embrayage / boîte de vitesses
O.E. : 217520
EAN : 8433819010892
Conditionnement : Vendue à l’unité

Compatibilité Citroën C15

C15 Furgoneta / Monovolumen (VD_) :

• 1.8 D – 60 CV – 1986 à 2000

Cette bague est donc particulièrement destinée à la commande d’embrayage du C15 1.8D utilisant ce montage.

Le rôle de la bague dans la commande d’embrayage

La fourchette d’embrayage doit pouvoir pivoter correctement autour de son axe afin de transmettre le mouvement vers la butée.

La bague C15M064 sert à guider cet axe et à maintenir son positionnement. Elle contribue ainsi à obtenir un mouvement régulier de la fourchette lors de chaque action sur la pédale.

Une bague en mauvais état peut augmenter le jeu de l’articulation et dégrader progressivement la précision de la commande.

Pourquoi remplacer une bague usée ?

Avec les années et les nombreux cycles d’embrayage, la surface intérieure de la bague peut s’user.

Cette usure peut entraîner :

• du jeu dans l’axe de fourchette ;

• une articulation moins précise ;

• un mouvement irrégulier de la fourchette ;

• des bruits ou claquements ;

• un mauvais positionnement de la commande ;

• une usure supplémentaire de l’axe ou des éléments associés.

Il est donc important de ne pas négliger cette petite pièce lors d’une réfection de l’embrayage.

À contrôler lors de la dépose de la boîte

Lorsque la boîte de vitesses est déposée, profitez de l’accès pour vérifier l’ensemble de la commande :

• bague d’axe de fourchette ;

• axe de fourchette ;

• fourchette d’embrayage ;

• points d’appui ;

• butée d’embrayage ;

• guide de butée ;

• disque et mécanisme.

Si la bague présente un jeu important ou des traces d’usure, son remplacement permet de remettre correctement en état l’articulation.

Référence O.E. 217520

La C15M064 correspond à la référence :

217520

Cette référence O.E. constitue un élément important pour différencier cette bague des autres modèles utilisés sur les commandes d’embrayage C15.

Avant commande, il est conseillé de contrôler la référence et de comparer la bague avec la pièce démontée.

Compatibilité Peugeot 205 II (20A/C)

La C15M064 est également utilisée sur de nombreuses versions de Peugeot 205 II :

• 1.0 – 45 CV – 1987 à 1998

• 1.1 – 54 CV – 1987 à 1992

• 1.1 – 60 CV – 1989 à 1998

• 1.3 Rallye – 101 CV – 1987 à 1990

• 1.4 – 67 CV – 1987 à 1990

• 1.4 – 75 CV – 1988 à 1998

• 1.4 – 84 CV – 1987 à 1989

• 1.6 – 72 CV – 1987 à 1998

• 1.6 automatique – 88 CV – 1990 à 1998

• 1.7 Diesel – 60 CV – 1987 à 1998

• 1.9 Diesel – 64 CV – 1987 à 1998

• 1.9 GTI – 120 CV – 1987 à 1994

• 1.9 GTI – 128 CV – 1987 à 1998

• 1.9 GTI Cat – 102 CV – 1987 à 1994

Compatibilité Peugeot 405 II (4B)

La bague est également compatible avec différentes versions de Peugeot 405 II :

• 1.6 – 88 CV – 1992 à 1995

• 1.8 – 101 CV – 1992 à 1995

• 1.9 D – 64 CV – 1992 à 1995

• 1.9 D – 68 CV – 1994 à 1995

• 1.9 TD – 90 CV – 1992 à 1995

• 2.0 16V – 150 CV – 1994 à 1995

• 2.0 – 121 CV – 1992 à 1995

• 2.0 MI-16 – 152 CV – 1992 à 1995

• 2.0 X4 – 121 CV – 1992 à 1995

Compatibilité Peugeot 405 II Break (4E)

• 1.6 – 88 CV – 1992 à 1996

• 1.8 – 101 CV – 1992 à 1996

• 1.9 D – 64 CV – 1992 à 1996

• 1.9 D – 68 CV – 1994 à 1996

• 1.9 TD – 90 CV – 1992 à 1996

• 2.0 4x4 – 121 CV – 1992 à 1996

• 2.0 – 121 CV – 1992 à 1996

Les avantages de la C15M064

• Adaptée au Citroën C15 1.8D

• Assure le guidage de l’axe de fourchette

• Permet de remplacer une bague présentant du jeu ou de l’usure

• Contribue au bon positionnement de la fourchette

• Référence O.E. 217520

• Également compatible avec de nombreuses Peugeot 205 II et 405 II

• Pièce utile lors d’une réfection complète de la commande d’embrayage

C15M063 ou C15M064 : attention au montage

Plusieurs bagues de fourchette peuvent être utilisées sur la commande d’embrayage du C15 1.8D.

La C15M064 correspond à la référence O.E. 217520. Il est donc important de ne pas commander uniquement en fonction de la motorisation.

Avant commande, vérifiez :

• la forme de la bague démontée ;

• sa position sur l’axe ;

• le montage de la fourchette ;

• la référence O.E. lorsque celle-ci est disponible.

Cette vérification permet d’éviter une confusion avec une autre bague de la commande d’embrayage.

Conseils de montage

Lors du remplacement de la bague, contrôlez attentivement l’état de l’axe de fourchette. Si l’axe est lui-même marqué ou fortement usé, le remplacement de la bague seule peut ne pas suffire à supprimer le jeu.

Nettoyez les zones de montage et vérifiez que la nouvelle bague est correctement positionnée.

Une fois montée, la fourchette doit pouvoir effectuer son mouvement normalement, sans point dur ni jeu excessif.

FAQ

La C15M064 convient-elle au C15 1.8D ?
Oui. Elle est compatible avec le Citroën C15 1.8D 60 CV de 1986 à 2000 équipé de ce montage.

Quelle est sa référence O.E. ?
La référence O.E. est 217520.

Quel est son numéro EAN ?
Le numéro EAN est 8433819010892.

À quoi sert cette bague ?
Elle assure le guidage de l’axe de fourchette d’embrayage et contribue à limiter le jeu de l’articulation.

Pourquoi existe-t-il plusieurs bagues pour le C15 1.8D ?
La commande d’embrayage comprend plusieurs éléments et différents montages peuvent être rencontrés. Il est préférable de vérifier la référence O.E. et la pièce démontée.

Est-elle compatible avec la Peugeot 205 ?
Oui. Elle équipe de nombreuses versions de Peugeot 205 II, essence, Diesel et GTI.

Est-elle compatible avec la Peugeot 405 ?
Oui. Elle est également référencée pour plusieurs Peugeot 405 II et 405 II Break.
